农业气象站安装步骤——

(1)基础处理

    硬化地面厚度不低于15cm,膨胀螺栓打孔直径为20mm,打孔间距 为18.5cm正方形。预埋地笼的用户请参考说明书附件“气象站 设备施工手册”。

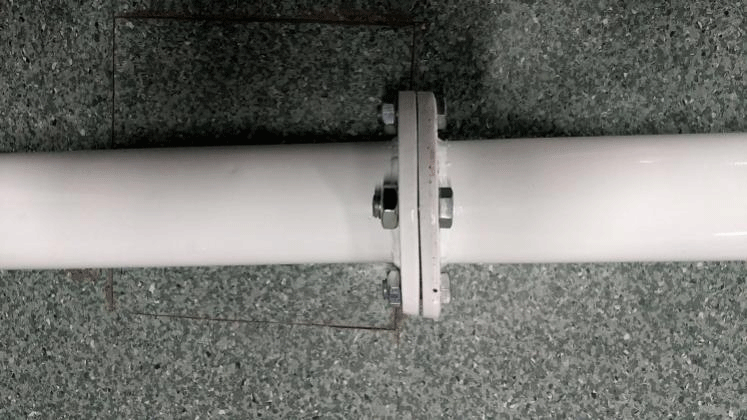

    (2)组装立杆

农业气象站安装步骤

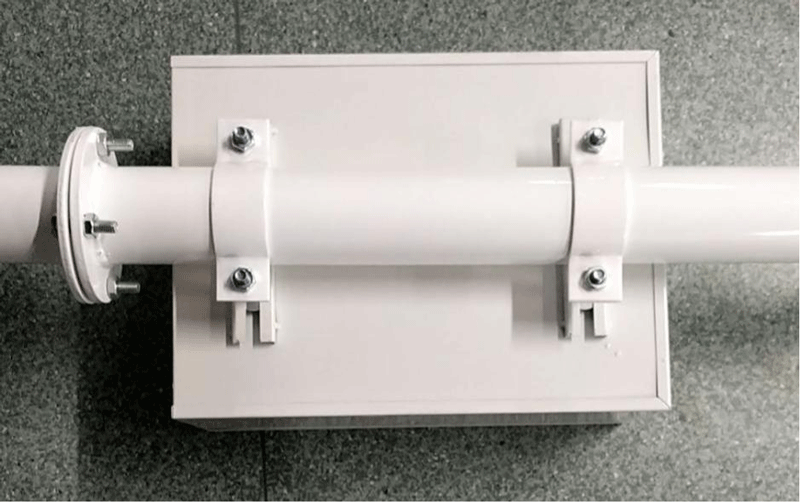

    (3)安装设备箱

农业气象站安装步骤


    (4)安装传感器横杆

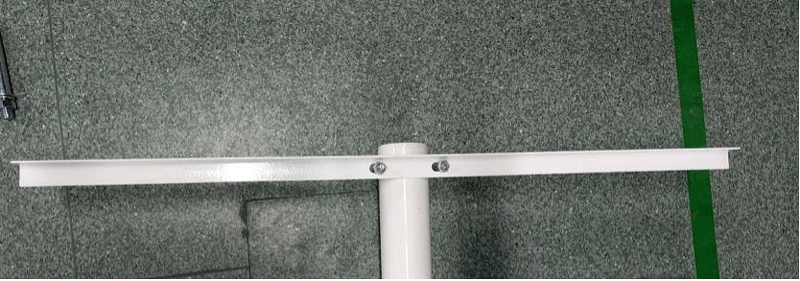

    用U型抱箍固定传感器横杆,立杆上部应预留2-5CM。

农业气象站安装步骤

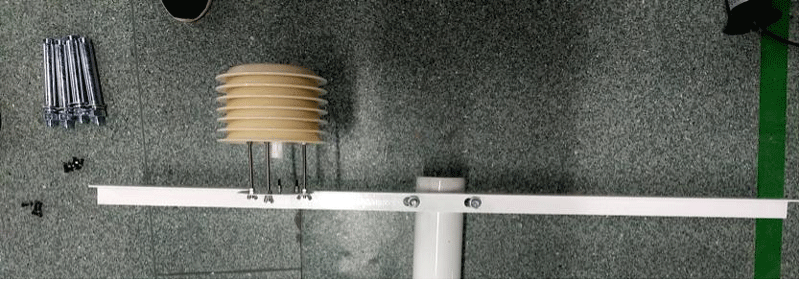

    (5)安装传感器及采集器

用M4螺丝将采集器与传感器安装到传感器横梁上,一般情况下,采集器尽量安装到横杆中间位置。

农业气象站安装步骤

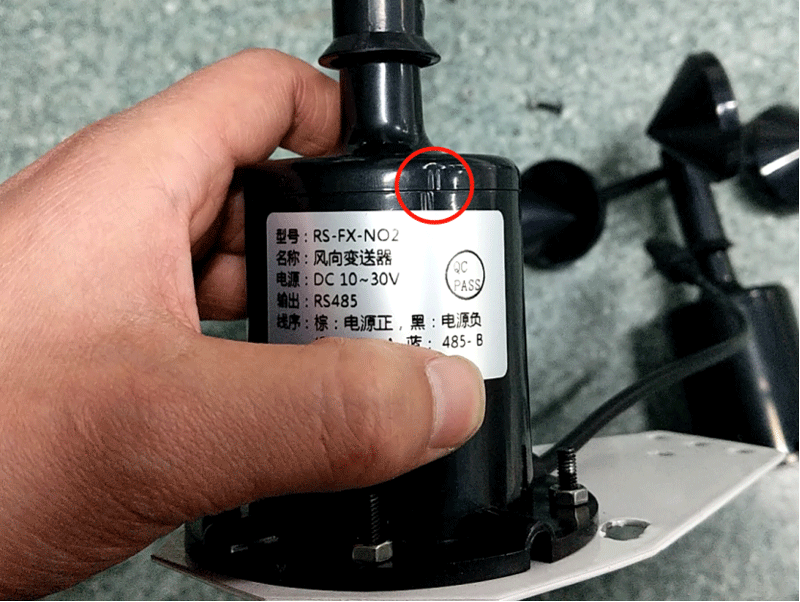

    当含有风向传感器时,安装风向传感器之前应提前规划风向传感器缺

    口标识指向正北

农业气象站安装步骤

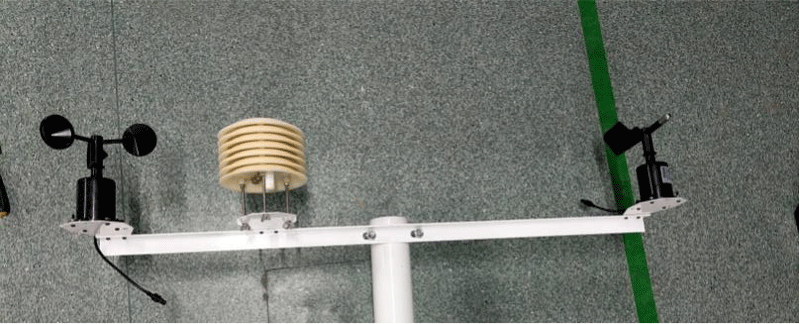

    示例配置的安装完成图。

农业气象站安装步骤

    (6)安装太阳能电池板及雨量传感器

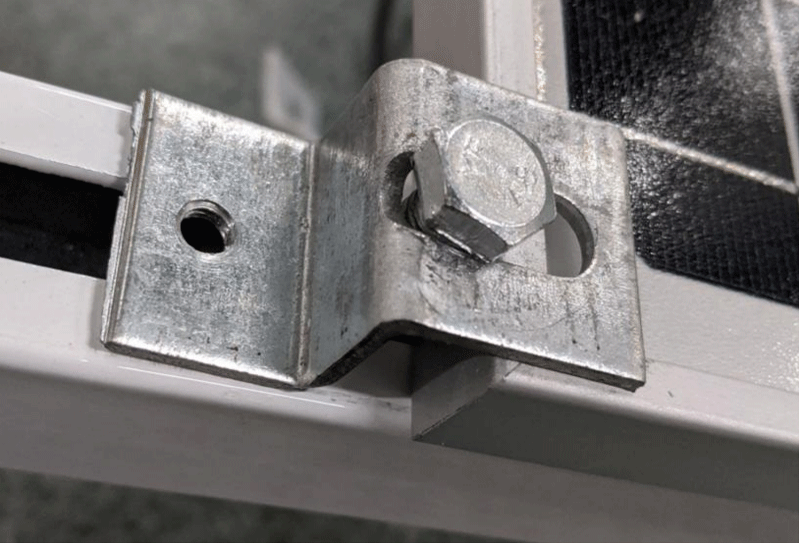

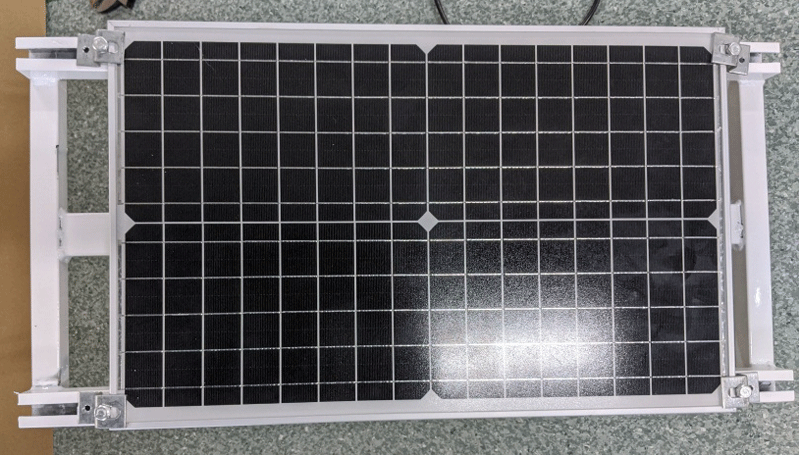

    太阳能板通过压块固定4角

农业气象站安装步骤

农业气象站安装步骤

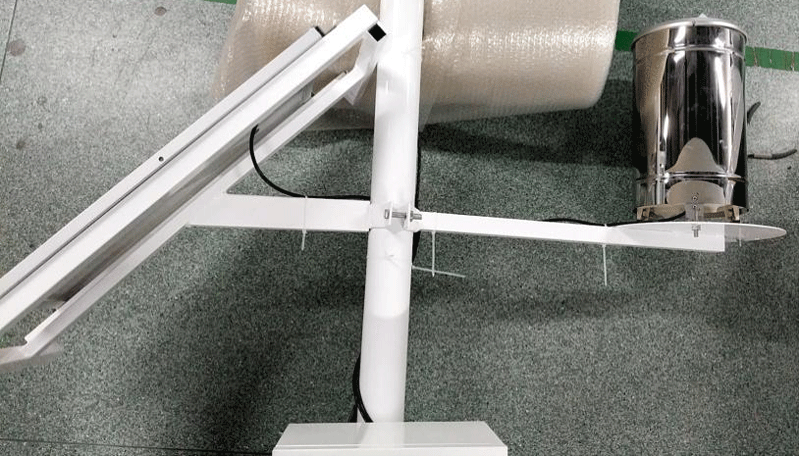

雨量传感器与太阳能板分别安装在立杆两侧。安装平面应与最上面的传感器横杆垂直,防止上面传感器对雨量精度的影响。


    (7)连接传感器数据线

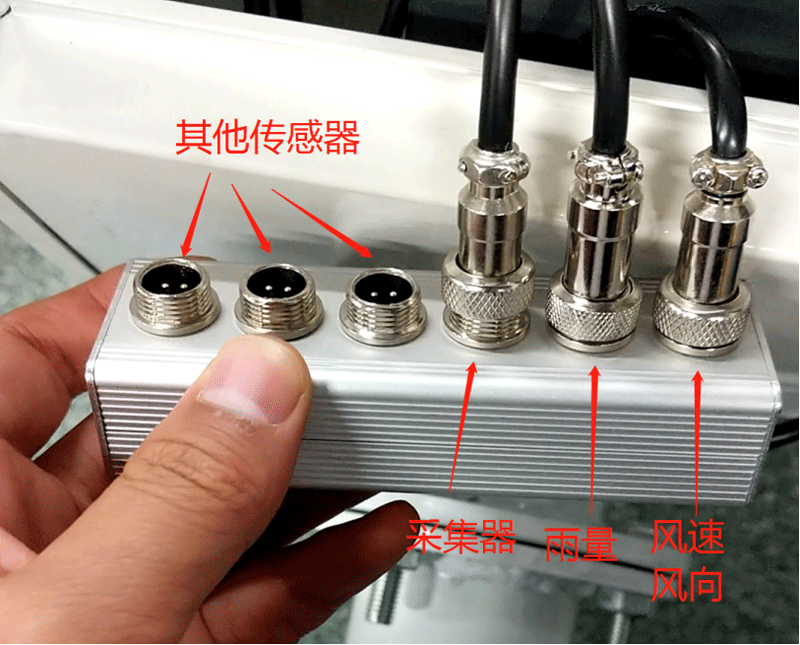

示例传感器数据线为4芯一分二线,12mm航空插头端连接到设备箱内的扩展盒

农业气象站安装步骤

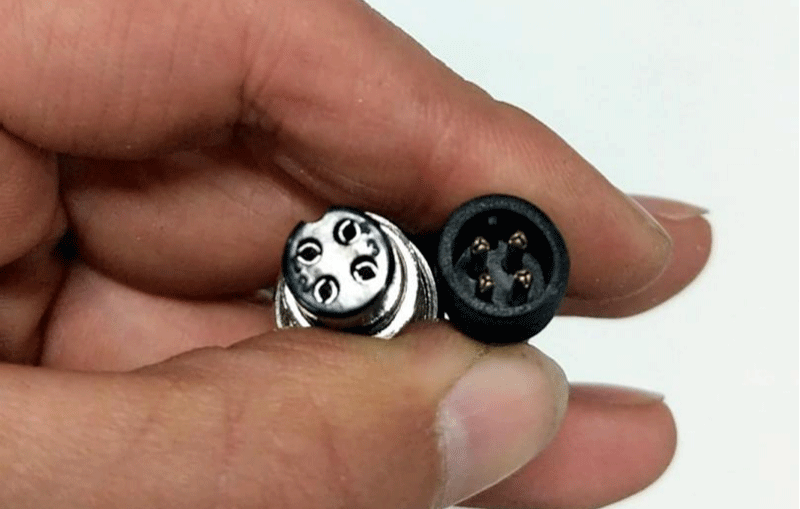

    安装采集器航空头与传感器接头时,应注意插头缺口方向。

农业气象站安装步骤

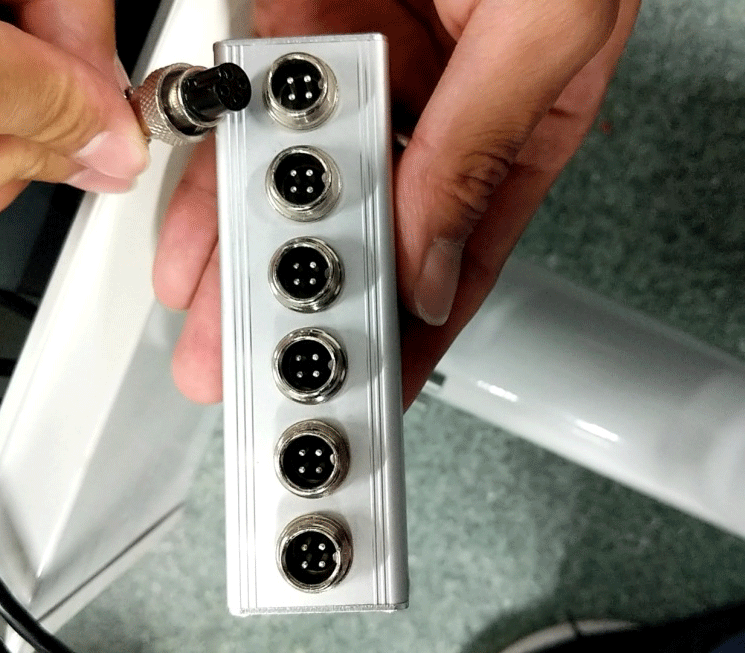

    扩展盒插线无顺序区分。

农业气象站安装步骤


农业气象站安装步骤

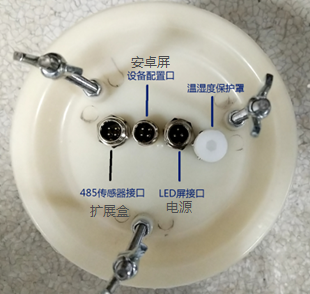

    采集器的传感器接口为远离温湿度保护罩的4芯航空插头。

农业气象站安装步骤

    (8)连接采集器电源线

采集器电源线为设备箱内预留的3芯航空插头。

农业气象站安装步骤

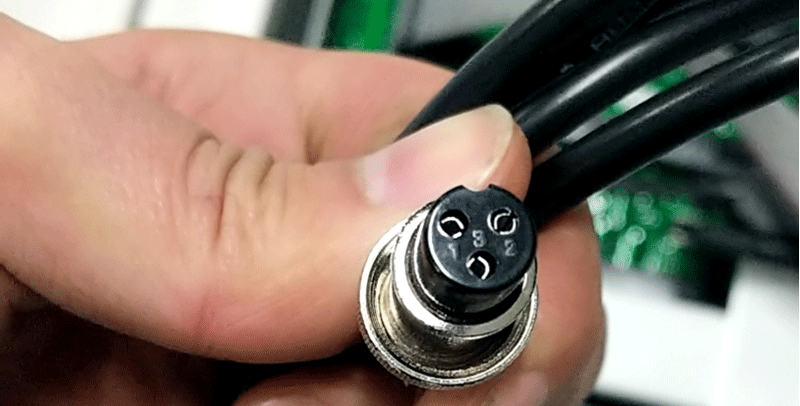

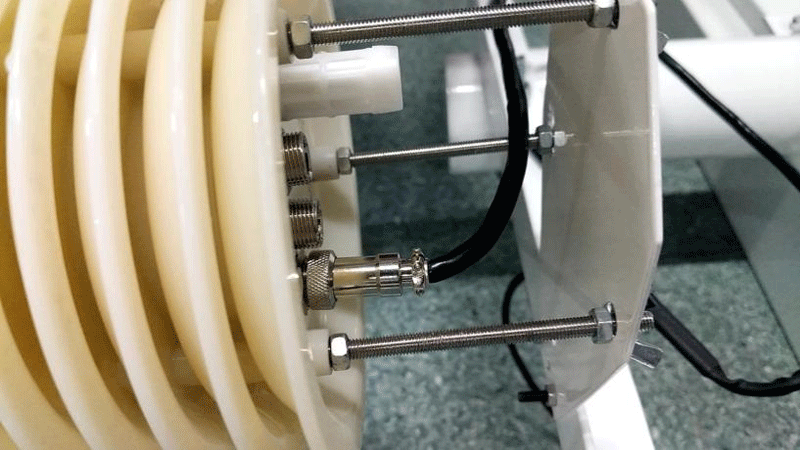

采集器电源接口为靠近温湿度防水罩一端的3芯航空头。

农业气象站安装步骤

    (9)连接太阳能线

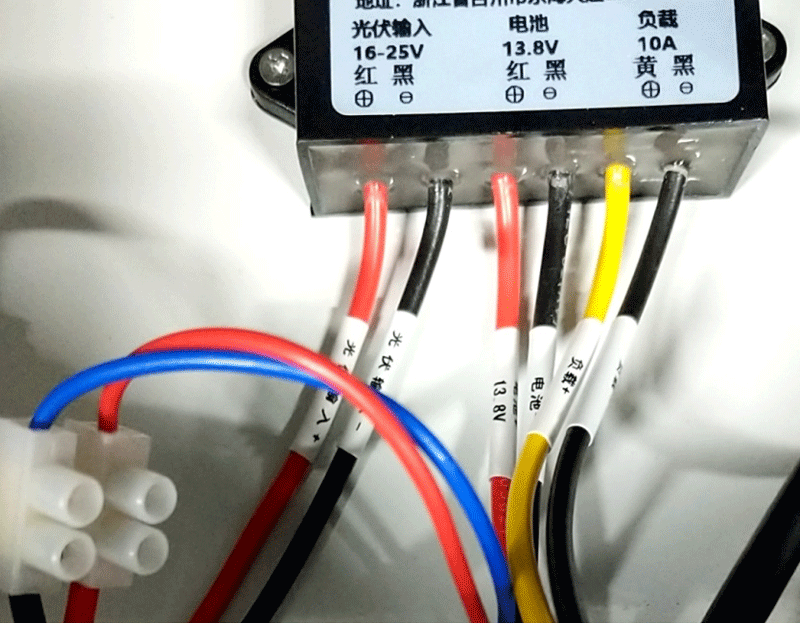

太阳能线连接到设备箱内的太阳能充电控制器上的光伏输入端,红色为正极,黑色为负极。

农业气象站安装步骤

    (10)连接蓄电池

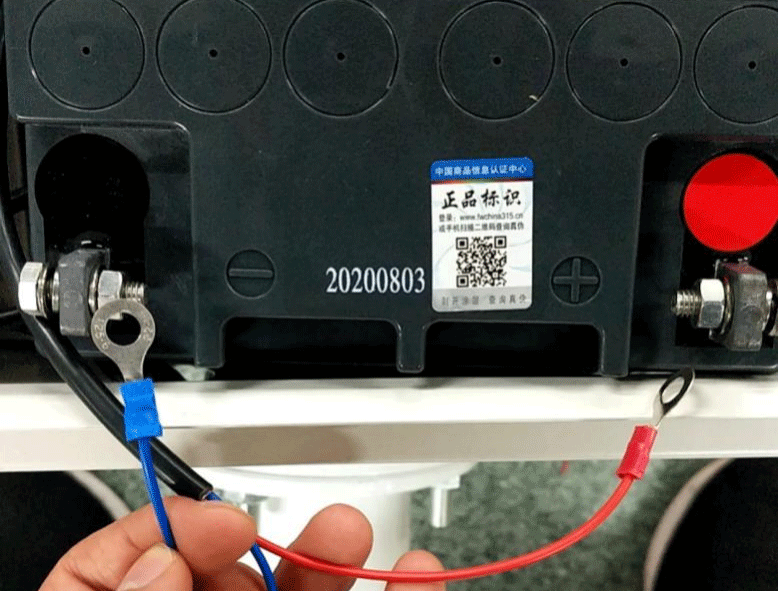

蓄电池连接线红色或棕色为正极,蓝色或黑色为负极。

农业气象站安装步骤

    (11)将立杆竖立并安装到基座上。

    (12)登录云平台查看数据

如果用户所订购的产品为联网产品,请与销售人员索取云平台地址与账户。
